为您带来：

更实时精确的氨或尿素注射评估

优化 SCR / SNCR 实时控制系统和脱硝效率

减少氨逃逸，防止SCR催化剂堵塞，因铵盐沉积导致失活

有效减少空气预热器堵塞和腐蚀，延长维护周期

更精确地评估SCR催化剂的使用寿命和更换周期

1.产品简介

SCR工艺通过与NH3反应生成N2和H2O催化还原NOx来控制氮氧化物的排放。通常，SCR由安装有多层催化剂的烟道和氨喷射系统组成。将氨注入到催化剂上游的烟道气体中。在商业运营中，SCR系统可将NOx排放量减少90％左右。

SCR的**运行取决于控制系统对SCR催化反应器入口和出口处烟气中NOx浓度的可靠监控。优化可以使用*少的氨水量来尽可能多的减少NOx排放。而过量的氨会导致称为氨逃逸的现象。当前的做法是使用位于分析小屋内的CEMS系统监视SCR的进口和出口的NOx，这便导致严重的喷氨控制滞后问题。因此，提升NOx测量的实时性，使用就地安装的现场仪器提供的直接进口和/或出口NOx数据，可以更好地优化SCR系统。

海尔欣的LGM1601系列实时NO在线分析系统，基于下一代红外激光光谱技术，结合原位抽取方法，全程高温伴热分析，非常适合安装在采样点附近，产品运行稳定，实时性高，维护量小，使得脱硝过程中的喷氨实时反馈及精准控制成为可能。

2. 产品描述

2.1.产品优势

下一代红外激光吸收光谱原理，高分析精度；

SCR入/出口原位抽取分析，无需伴热管线，响应速度极快；

低信号迟滞，有利于提升反馈控制的实时性

激光技术高选择性，抗干扰，无漂移；

前处理无需稀释采样，无需冷凝除水，维护简单；

低流速热湿法采样，减少探头堵塞；

2.2.产品参数

注：F.S.=full scale满量程；T₉₀=信号由激励初始至稳定值90%所用的时间

2.3.技术对比

与传统的CEMS或其他技术相比，LGM1601系统具备更简单的安装操作，更低的总体运营成本以及更高的可靠性。全固态激光光谱仪用于分析NO，氧化锆用于分析O2。 仪器可以直接安装在风道端口上，不需要额外的调节组件。 响应时间介于5到10秒之间，可用于需要快速，可靠，实时NO-O2测量的SCR控制系统。

3. 系统组成

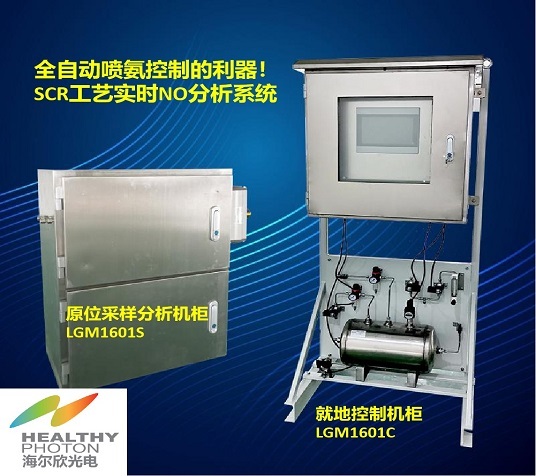

一体化原位采样分析柜LGM1601S

就地控制机柜LGM1601C

一体式原位采样分析机柜

一体式取样分析机柜设计成上部高温取样区域和下部分析区域

直接分析NO浓度，无需取样管线，避免样气传输过程中温度控制不准确导致铵盐生成

采样单元整体加热到220℃以上，防止产生冷凝水和铵盐生成

自动反吹，防堵设计

探头双级过滤，滤芯采用合金材料，*小过滤精度小于0.5μm

所有与烟气接触部分均采用防腐材质

加热单元自动温控，具有温度失控报警功能

具有校准管路，可实现全量程校准

中红外激光NO分析模块-蜻蜓TM(置于一体式取样分析探头内)

测量池加热到220℃以上，防止产生冷凝水和铵盐凝结

高选择性，高分辨率的中红外量子级联光谱技术，更高精度，更抗干扰，使得前处理大大简化

利用高精度探头滤芯解决粉尘，视窗污染对测量的影响

就地系统控制柜

系统控制防雨设计，就地安装

系统置自动吹扫装置，极少的人工维护量，系统可长期连续使用

数据采集显示单元(置于系统控制柜内）

权限管理:根据系统用户不同的职责及权利分为用户管理员和操作员

数据显示:测量数值显示，报警功能显示等

曲线查询:选择需要查询的变量，通过曲线显示变量数据，反映变化趋势

数据记录:可查询历史数据

系统功能:系统自动零点标定，吹扫间隔设置，气体湿度测量，测量室温度及机柜内部温度实时显示

数据传输:可选安装无线数据传输模块，将测量数据上传到生产商的服务器，实现远程监控

4.结构尺寸（单位mm）
